什么是交流发电机的瞬时电压骤降(TVD)?
瞬态电压跌落(TVD)是对交流发电机施加电负载时电压下降的测量。当对交流发电机施加电负载时,总会出现电压降。这个电压降的大小取决于所施加的电力负荷有多大,以及自动电压调整和激励系统可以作出反应将其校正回预设值。
为什么了解TVD很重要?
在选择正确的柴油发电机时,TVD是一个经常被忽略的因素。当使用干线电力工作时,除非负载非常大,否则负载应用对电压的影响将会很小,因为干线具有几乎无限的功率来将电压恢复到系统水平。
对于柴油发电机,TVD的大小及其将电压恢复到预设水平的能力由交流发电机和发电机的大小决定交流发电机AVR和激励系统。
如果电压下降太多,设备可能会因电压下降而断电甚至损坏。了解TVD可以让你在确定柴油发电机的尺寸时考虑它,并采取措施防止它成为问题。
TVD通常有多大?

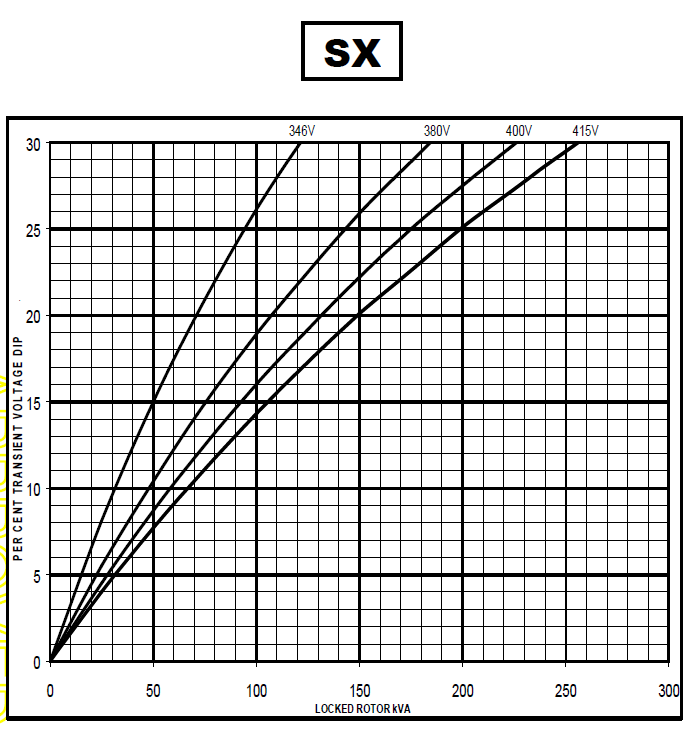

下面是一个基于100kVA柴油发电机的示例,带有一个以50hz运行的斯坦福UCI274C1交流发电机。下图显示了主端子上交流发电机的应用负载和预期电压降之间的关系。
该交流发电机使用SX系列调节器(用于并联/自励励磁系统)。
正如你所看到的,如果你施加100kVA你会看到14%的电压降。正常情况下,30%的电压降被认为是可以接受的,但许多现代电子设备无法承受如此大的电压降。
如果由于使用了大的有功功率(kW)元件而导致发动机转速降低,则会产生额外的电压降低。
你如何能减少TVD?
减少TVD有三种主要方法。
1)降低负荷
这并不总是可能的,但是有几种方法可以做到。您可以将载荷分成两个或多个不一样的部分,然后延迟一段时间分别施加。例如,一个部分的灯和插座,几秒钟后另一个部分的空调。这可能是昂贵的,因为它可能需要一些额外的布线和开关设备来实现期望的结果。
如果你有感应电动机,你可以安装星形三角形起动器或软起动器。您也可以对这些进行计时,使其在系统中的其余负载出现短暂延迟后启动。
你可以在启动消耗大量电力的发电机之前关掉电源——你可能在断电期间不需要它们,或者你可以在事件发生后逐渐打开它们。
2)使用更先进的励磁系统
发电机可选用不一样的励磁系统,涉及并联/自励、辅助口或PMG系统。因为辅助绕线系统在主定子中嵌入了第二个绕组,所以它们不能改装,但通常PMG套件可用于改装交流发电机。

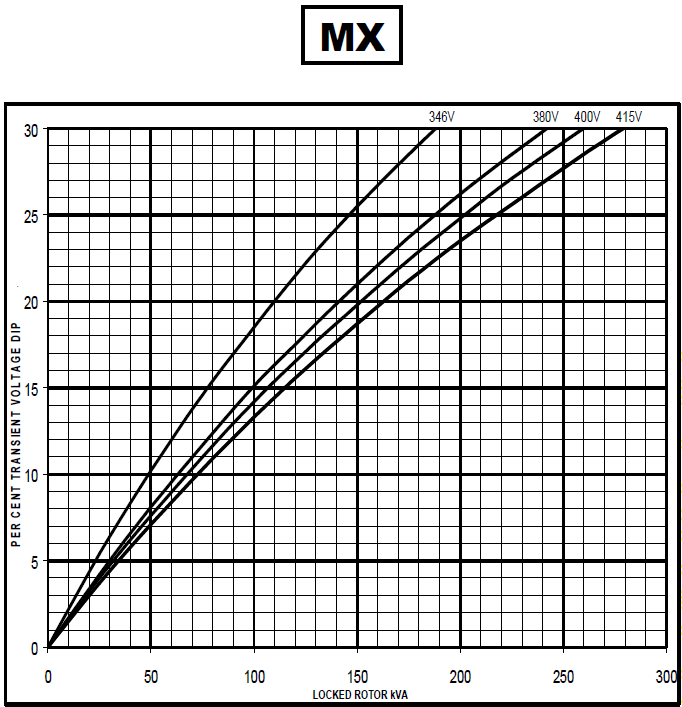

下面是与上述示例相同的100kVAUCI274C1交流发电机,这次安装了PMG。在这种情况下,当施加100kVA的负载时,在415V时电压降仅为13%。虽然差异看起来很小,但AVR的反应会更快,并且与并联励磁系统相比,可见电压降可能会更低、更短。
3)增加交流发电机的尺寸

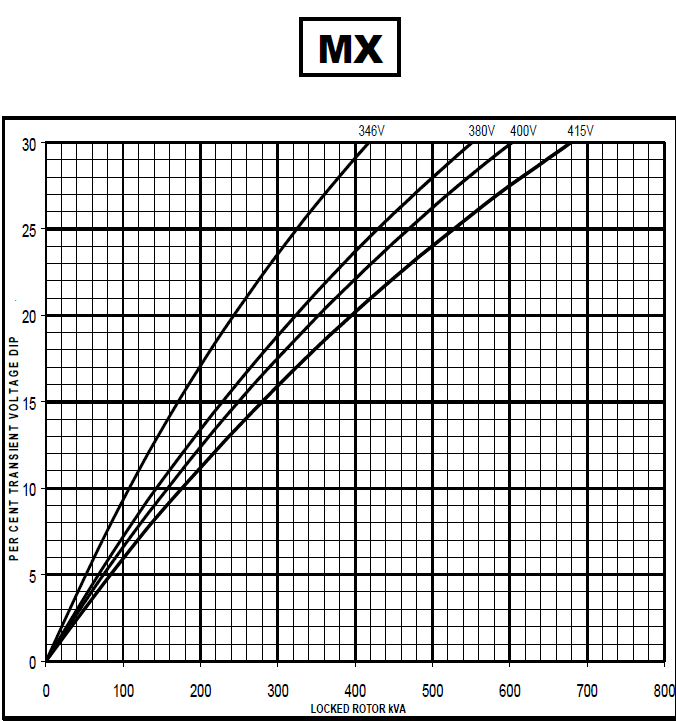

最后,你也可以加大交流发电机,以改善TVD。这其实是性价比最高的方法之一。采取这种方法时有几个考虑因素,所以请确保您与有资格的人交谈,以指导您完成这一过程。在这个例子中,我们现在将使用一个200kVA的交流发电机(原来大小的两倍)来减少TVD,以及财政部主计长选项。在这种情况下,发动机可以保持不变,除非实际功率也太高。
从图中可以看出,在415V下施加100kVA的电压将导致预期的电压骤降6%。如需了解更多相关详情,欢迎致电顶博电力或在线与我们联系。
