顶博系列上柴柴油发电机组系列配置的上柴发动机12KTA58-G35,常用功率为1420KW,备用功率为1560KW,柴油机型式为直列,四冲程,四气门,水冷…
发动机功率参数 |
转速 |
1500 r/min |
机组常用功率 |
1250KW/1562.5KVA |
发动机常用功率 |
1420KW |
机组备用功率 |
1350KW/1687.5KVA |
发动机备用功率 |
1560KW |
注:
1.柴油机性能符合GB/T2820
2.功率标定根据GB/T1147.1
3.常用功率:用于可变载荷应用,全年无使用小时限制。连续运行24小时的平均可许输出功率不得超过常用额定功率的80%。
4.备用功率:在电网电力发生断电时应用,或在试验条件下应用,全年使用时间最多不超过200小时。连续运行24小时的平均可许输出功率不得超过备用额定功率的80%。
5.不得超负荷运行
基本规格 |
柴油机型号 |
12KTA58-G35 |
柴油机型式 |
直列,四冲程,四气门,水冷 |
燃烧方式 |
直喷 |
气缸型式 |
湿式缸套 |
气缸数 |
12 |
缸径×行程 |
170× 210 mm |
排量 |
57.2L |
压缩比 |
18:1 |
喷油提前角 |
电控 |
净重 |
7610KG |

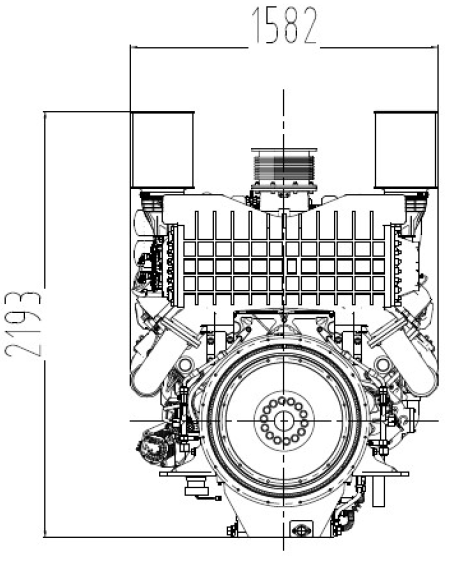

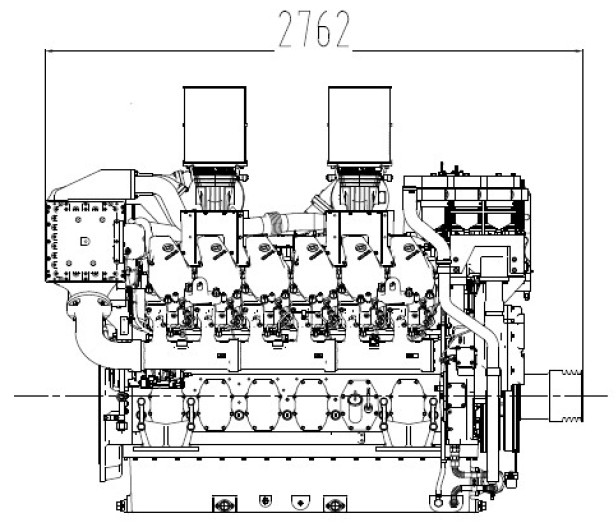

外形尺寸(L×W×H) |
2762×1582×2193 mm |
曲轴旋转方向 |
逆时针(从飞轮端看) |
飞轮壳 |
SAE 00# |
飞轮 |
SAE 21# |
燃油耗 |
功率 |
L/h |
功率 |
L/h |
25% |
97.8 |
50% |
175.5 |
75% |
254.7 |
100% |
339.3 |
110% |
379.7 |
燃油系统 |
喷油泵 |
高压共轨 |
调速器 |
电控 |
输油泵 |
电控 |
喷油嘴 |
多孔型 |
开启压力 |
电控 |
燃油滤清器 |
旋装全流式 |
燃料 |
轻柴油 |
润滑系统 |
润滑方式 |
压力飞溅式 |
机油泵 |
曲轴带动齿轮方式 |
机油滤清器 |
旋装全流式 |
机油容量 |
最大313L;最小222L |
偏置油底壳倾斜角 |
前倾10°;后倾10°;左倾/右倾10° |
冷却系统 |
冷却液容量 |
194.4L |
最小压力盖压力 |
90kpa |
高温水泵 |
离心式,齿轮带动 |
水泵流量 |
大于1140L/min|1500r/min |
调温器 |
蜡式;开启温度77℃全开温度90℃ |
低温水泵 |
离心式,齿轮带动 |
备用/常用功率时发动机最高冷却液温度 |
102/98℃ |
柴油机数据 |
冷却液热损失 |
136.2kcal/sec
1500r/min |
中冷器热损失 |
90.2 kcal/sec 1500r/min |
进气流量 |
191.5m3/min 1500r/min |
排气流量 |
256.4m3/min
1500r/min |
排气温度 |
600℃ |
最大允许阻力 |
3 kPa(新滤芯) |
进气系统 |
6 kPa
(脏滤芯,需更换) |
排气系统 |
10 kPa (最大) |
电器系统 |
发电机 |
27V×55A |
电压调节器 |
内嵌式,集成电路式调节器 |
启动马达 |
24V×8.5kW×2
双线制 |
蓄电池电压 |
24V
|
蓄电池容量 |
200 AH |
|
