如何查找美奥迪ECP系列交流发电机的基本故障?有哪些操作程序?

发布时间:2023-06-20 11:50来源:顶博作者:煋浩人气:

美奥迪Mecc Alte ECP交流发电机故障问题可通过测试辅助定子绕组与AVR相连的两条红色导线的连续性。如果辅助设备开路,可通过连接AVR上的正极和负极来操作机器。

  本文介绍了测试美奥迪Mecc Alte ECP交流发电机的程序。没有相关资质的人不适合承担这项工作。如果你在技术上没有资格这样做,你不应该尝试执行这些程序,因为它们可能会导致严重伤害或死亡。

  主定子绕组。

  拆除客户的输出电缆,并断开任何中性线连接。

  断开AVR连接。

  断开无线电干扰抑制单元(如果安装)。

  兆欧表主定子绕组接地。500伏时绝缘电阻必须大于1MW。

  测试辅助定子绕组与AVR相连的两条红色导线的连续性。如果辅助设备开路,可通过连接AVR上的正极和负极来操作机器。然而这将消除过载保护装置。如有疑问,请咨询Mecc Alte UK。

  请参考相关手册了解电阻(标称值为1-1.5W)。

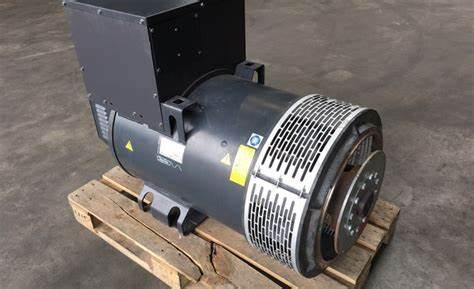

美奥迪ECP系列交流发电机

  如有必要,在断开磁场引线或拆除保险丝的情况下运行机器,并检查相间或相间和中性线之间的电压平衡。任何严重的不平衡都表明定子烧坏了。残余电压应大于50伏。较低的电压可能表明励磁机定子开路或转子故障,参见第2/4段。

  分裂中性点和兆欧表测试相间绝缘。

  激励磁场。

  检查13-20W标称电阻的连续性。(黄色和蓝色引线)

  检查对地绝缘电阻。

  AVR。

  测试AVR保险丝。如有必要,单独激励机器,移除AVR的黄色和蓝色导线。使用12伏电池,将正极连接到励磁场的黄色导线,负极连接到励磁场的蓝色导线。记住,这样跑只需很短的时间。如果需要长时间运行,串联一个33W电阻以限制励磁电流。

  如果机器运行正常,单独励磁。AVR有故障。

  确保发动机转速在可接受的范围内,即1410至1560转/分,以便正确操作

  转子和励磁机电枢。

  从旋转整流器组件上断开主转子引线(标有+红色和–蓝色)。

  如上所述测量转子电阻(参考手册)兆欧表转子绕组对地电阻。

  将所有整流板短接在一起或从励磁机断开三相输入。兆欧表励磁机绕组接地。

  测试每个二极管上的电压降,大约为0.5伏。或者电阻计应该在一个方向上显示连续性,而在另一个方向上显示非常高的电阻。

  检查VDR(主转子引线上的红色按钮组件)。在正常操作中,这应该显示非常高的电阻。
