孚创GEC6500-4G发电机组控制器接线端子如何接线?有哪些功能特点?

发布时间:2023-07-11 14:27来源:顶博作者:铭馨人气:

孚创GEC6500-4G发电机组控制器接线端子,比如说直流工作电源输入B-,为2.5mm2线径,代表接起动电池负极。

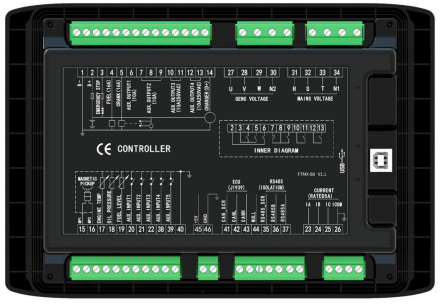

孚创GEC6500-4G发电机组控制器GEC6510-4G 与 GEC6520-4G 相比少一个市电电压三相输入端子,GEC6520-4G 控制器背面板如下:

孚创GEC6500-4G发电机组控制器后部接线图

接线端子接线描述一览表
序号 功 能 线径
(mm2)
备 注
1 直流工作电源输入B- 2.5 接起动电池负极。

2

直流工作电源输入B+

2.5
接起动电池正极,若长度大于30米, 用双根并联。推荐最大20A保险丝。
3 紧急停机输入 2.5 通过急停按钮接B+
4 燃油继电器输出 1.5 由3点供应B+,额定16A。

5

起动继电器输出

1.5
由3点供应B+,额定16A。 接起动机起动线圈。
6 可编程继电器输出口1 1.5 由2点供应B+,额定10A。
7
可编程继电器输出口2

1.5
常闭输出,额定10A。
8 继电器公共点。
9 常开输出,额定10A。
10
可编程继电器输出口3

2.5
继电器常开无源接点,额定10A,无源 接点输出。
11
12
可编程继电器输出口4

2.5
继电器常开无源接点,额定10A,无源 接点输出。
13

14

充电发电机D+端输入

1.0
接充电发电机D+(WL)端子,若充电机 上没有此端子,则此端子悬空。
15 转速传感器输入
0.5

连接转速传感器,建议用屏蔽线。

16
转速传感器输入,控制 器内部已接电池负极
17 温度传感器输入 1.0 连接水温或缸温传感器。
18 机油压力传感器输入 1.0 连接油压传感器。
19 液位传感器输入 1.0 连接液位传感器。
20 可编程输入口1 1.0 接地有效(B-)。
21 可编程输入口2 1.0 接地有效(B-)。
22 可编程输入口3 1.0 接地有效(B-)。
