如何调整柴油发电机VE分配泵的KF、K、MS尺寸?

发布时间:2021-05-06 17:54来源:顶博作者:顶博人气:

柴油发电面分配泵的结构型式较多,VE型分配泵是其中比较先进的一种。VE泵可以使用回油电磁阀解决冷启动困难的问题,通过控制回油电磁阀的通电,减小回油量,有效提高泵腔压力。

       柴油发电机VE分配泵的KF、K、MS尺寸的调整方法如下:

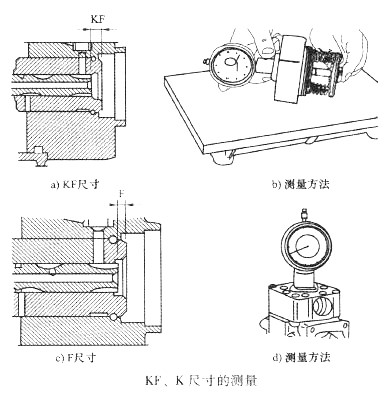

  (1)KF尺寸的调整。KF尺寸是VE分配泵柱塞回位弹簧预紧力的调整。在分配泵的泵头上按原拆卸时的相对位置装上导向销、调整垫片、回位弹簧上座等,然后将柱塞、回位弹簧下座等一起装入。将百分表装在专用测头上,专用测头装在分配泵的检测螺孔上,测量柱塞顶面和柱塞套端面之间的距离,当柱塞回位弹簧不受压缩时,测量的上述距离即为KF尺寸,如图所示。VE4/11Fl900R294喷油泵的KF尺寸为5.2-5.4mm,如果KF尺寸不符合要求,则需改变导向销的调整垫片厚度。

  (2)K尺寸的调整。KF尺寸调整合格后,在泵头上按原来拆卸的相对位置装回导向销、调整垫片、回位弹簧上座、柱塞回位弹簧、调速器杠杆回位弹簧、0形密封圈、柱塞、回位弹簧下座以及油量控制滑套等,使喷油柱塞大端缺口与平面凸轮盘上的驱动销相啮合。将泵头以11-13N·m的力矩固定在泵体上。用专用测头和百分表测量柱塞顶面和柱塞套端面的距离,这个距离就是K尺寸,如图所示。VE4/llFl900R294喷油泵的K尺寸为3.3mm,如果K尺寸不合要求,可以选用喷油柱塞调整垫片进行调整。柱塞调整垫片的厚度为l.78-2.90mm,每隔0.02为一种规格,计56种可供选择。

VE分配泵
  (3)MS尺寸的调整。装好最大供油量调节螺钉,并使该螺钉凸出至调速器盖在拆卸前的端面。将专用工具固定在泵体上,并使调整杠杆与专用工具的一个定位销保持接触。然后用塞尺测量滑套销与该杆之间的间隙,该间隙就是MS尺寸,即起动加浓装置的间隙。VE泵MS尺寸为0.8-1.Omm,如MS尺寸不符,则应重新拆下调整器总成上的滑套总成,更换厚度合适的滑套销。
