如何理解柴油发电机组的组成及型号含义

发布时间:2021-05-29 15:47来源:顶博作者:顶博人气:

一般生产成套机组,与之共用的底座将柴油机、交流同步发电机和控制箱(盘)等主要部件安装在一起,形成一个整体,即一体式柴油发电机组。

  柴油发电机组是目前世界上广泛使用的发电设备,能为机械工程、化工矿山、工厂、宾馆、房地产、学校等企事业单位提供安全、稳定、可靠的电力保障,医院等等。那么,柴油发电机组是如何组成的呢?这个模型是什么意思?以下编辑将与大家分享:

柴油发电机

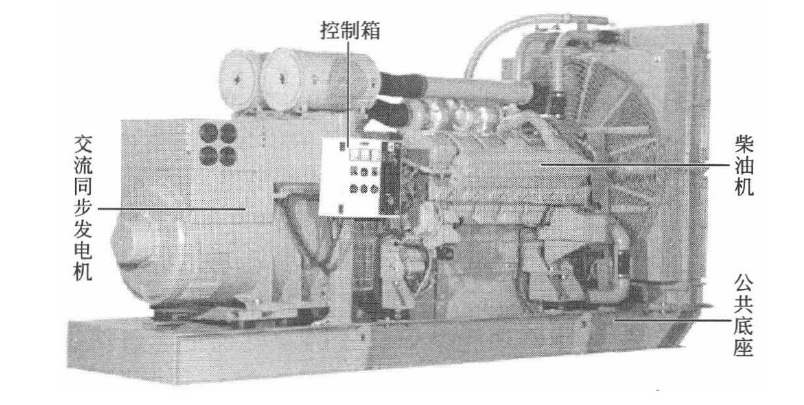

  柴油发电机组的组成:柴油发电机组是内燃发电机组,它由柴油机、交流同步发电机、控制箱(盘)、联轴器和共用底座组成,如图:
柴油发电机
  一般生产成套机组,与之共用的底座将柴油机、交流同步发电机和控制箱(盘)等主要部件安装在一起,形成一个整体,即一体式柴油发电机组。大功率机组的控制面板、油箱、水箱等设备需单独设计,便于移动和安装,除柴油机与发电机在型钢焊接的公共底座上外,柴油机飞轮壳与发电机前端盖在轴向上通过肩部定位直接连接成一个整体,采用圆柱弹性联轴器,通过飞轮直接驱动发电机转动。这种连接方式是用螺钉固定在一起,使两者连成一个整体,保证柴油机曲轴与发电机转子的同心度在规定范围内

  为降低噪声,机组一般需要安装专用消声器。在特殊情况下,装置需要完全屏蔽。为了降低机组的振动,通常在柴油机、发电机、控制箱、水箱等主要部件与共用底座的连接处安装减振器或橡胶垫。部分控制箱还采用二次阻尼措施

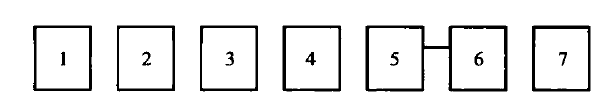

  柴油发电机组的型号含义:国内大部分柴油发电机组的型号如图所示,符号和数字含义如下
柴油机含义
  1.机组额定输出功率(kw)如图

  2.机组输出电流类型:G—交流功率频率;P—交流中频;S-ac双频;Z-dc

  3.单位类型:f-土地利用;FC船用;Q汽车电站;T拖车

  4.机组控制特点:无手动(普通型);Z-自动化;低噪音;SZ低噪声自动化

  5.设计序列号,用数字表示

  6.变型码,用数字表示

  7.环境特性:缺为通用型;这是一个潮湿的热带类型。

  注:部分柴油发电机组的型号含义与上述型号含义不同,特别是进口或合资机组由机组制造商确定。例如,weiersun柴油发电机组:前缀";P"它是珀金斯的缩写;这里有;在单元模型的背面;E";而且没有;E";带";E";这些装置中的一个为备用电源,不带";E";机组功率为常用功率;单元模型中的数字表示单元容量(kV·a)。如p900e维尔森柴油发电机组的基本含义是:发动机采用Burj-Jones柴油机,机组备用功率为900kV·a(720kw)。如果机组配有手动控制面板,则机组只能在手动模式下工作。如果机组配有任何自动控制面板,机组可选择手动或自动方式工作。
