150kw玉柴发电机共轨高压油路由哪些部件组成?

发布时间:2021-05-25 18:24来源:顶博作者:顶博人气:

顶博系列150kw玉柴发电机采用四冲程循环水冷却柴油发动机,电控燃油喷射,高压共轨配置,具有低油压保护、高油温保护、过载保护等特点。那么您知道其共轨高压油路的组成吗?

  150kw玉柴发电机电控高压共轨式喷油系统的高压供油部分包括带调压阔的高压泵、高压油管、作为高压存储器的共轨(带有共轨压力传感器)、限压阀和流量限制器、喷油器、回油管。

  玉柴发电机共轨式柴油机高压油路系统部件的功能及用途如下:

  高压泵:高压泵将输油泵输送来的燃油加压后输送到共轨,其压力可达135MPa甚至更高,高压燃油经高压油管进入类似管状的共轨中。

  共轨:在共轨中,燃油仍保持其压力,即使喷油器喷油时,由于燃油的弹性而产生蓄压作用,燃油压力基本保持不变。燃油压力由共轨压力传感器测定,通过调压阀调节到规定数值。限压阀的任务是将共轨中的燃油压力限制在150MPa以内。

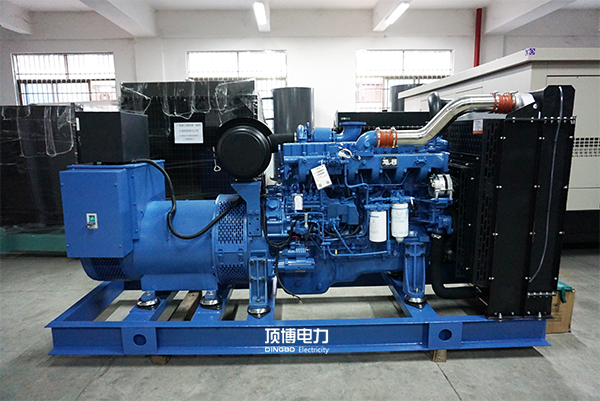

玉柴发电机
  喷油器:当高压燃油在喷油器中被电子控制的电磁阀释放时,喷油器开启,将燃油直接喷人柴油机燃烧室。

  玉柴发电机高压油管:

  1、高压燃油油管必须能够承受喷油系统的最大压力和喷油间歇时的局部高频压力波动。该油管自钢管制成,通常外径为6mm,内径为2.4mm。

  2、各缸的高压油管长度是完全相同的,共轨与各缸喷油器之间的不同间距是通过各缸高压油管的弯曲程度进行长度补偿的,但油管长度应尽可能短一些。

      广西顶博电力设备制造有限公司拥有现代化生产基地、专业的技术研发团队、先进的制造技术、完善的质量管理体系、远程监控顶博云服务保障,从产品的设计、供应、调试、维护,为您提供全面、贴心的一站式柴油发电机组解决方案。
